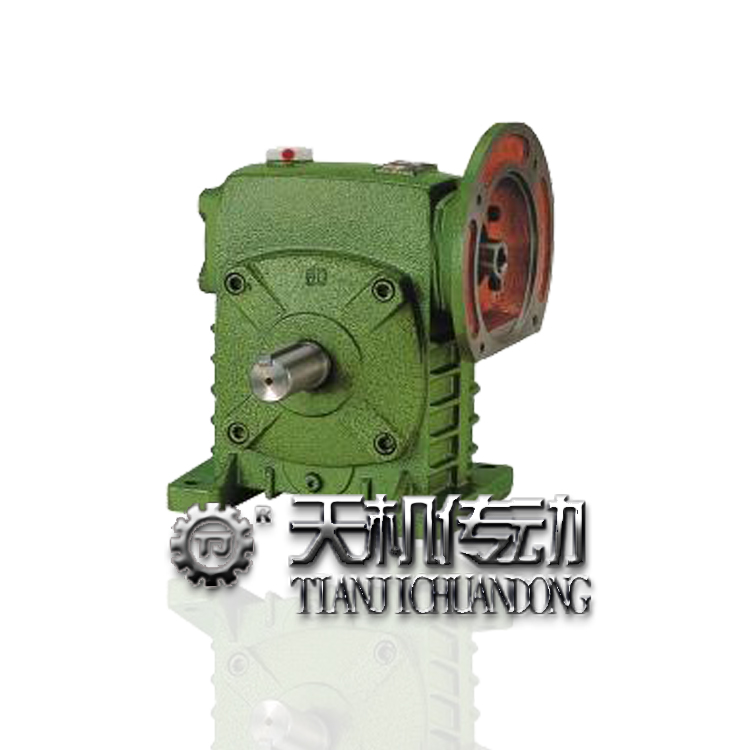

臺機減速機生產廠家制造銷售的WPDA大速比蝸輪蝸桿減速機(單級大速比蝸輪蝸桿減速機)的是同一個產品，只是叫法不同，采用進口原材料，臺灣生產工藝。WPDA大速比蝸輪蝸桿減速機(單級大速比蝸輪蝸桿減速機)是國家90年代推廣使用的新型減速器，其蝸桿的齒形是圓弧，蝸輪與蝸桿的接觸是凹凸面嚙合，增強了齒面強度，使承載能力高于老標準直線齒形蝸桿減速器的2-3倍，效率提高80%以上。該種減速器輸入可正反兩個方向運轉，轉速一般不超過1500r/min，工作環境溫度為-40℃～40℃，單頭大傳動比蝸桿可實現反向自鎖。
     WPDA大速比蝸輪蝸桿減速機(單級大速比蝸輪蝸桿減速機)選型步驟：
1.傳動比計算：根據輸入軸及輸出軸的轉數確定傳動比，計算皮帶輪轉數、計算總傳動比、計算減速機傳動比；
2.計算輸出轉矩：計算減速機輸出轉矩T，T=物體重量WX10x滾輪半徑(D/2)(皮帶輪傳動傳動比ix皮帶輪傳動效率n）T=600×10/(042W(092x5)=260.9N.m
3.修正輸出轉矩：根據使用條件，8小時運轉較大沖擊，工況系之1.5計算修正輸出轉矩T，T，=輸出轉矩TXK。T=260.9×1.25=326N.m
4.計算輸入功率：換算功率P，P=修正輸出轉矩Tx輸出軸轉速，N/(9549x減速機傳動效率n），P=326×（1440/30）/(9549×0.71）=2.3kW
5.根據W鑄鐵蝸輪蝸桿減速機產品樣本選定型號120。傳動比1/80.輸入軸功率3KW。輸出軸轉矩413N.m
    WPDA大速比蝸輪蝸桿減速機(單級大速比蝸輪蝸桿減速機)內部構造：
1、蝸桿：采用S45C以上，經高周波熱處理焠火硬化后齒面硬度達HS60。+-3，再加以精細的研磨，有極高的韌性和耐磨性。
2、蝸輪：使用鏻青銅(PBC2)以專用滾齒刀用精密滾齒基滾制而成。
3、蝸輪受：以特殊FC20以上制成，可承受強大的沖擊力。
4、外殼：一體成形鑄成，有極高的鋼型，可承受強大的沖擊，外型美觀，有散熱片裝置，良好的潤滑油及材質。
5、材質：80型以下用FC20，100型以上用FC25。
6、軸承：特采Ballbearing及Taperedrollerbearing對平面及側面的荷重，均能充分的適用。配合臺灣進口電磁式剎車離合器,以靈敏地完成高頻度之剎車離合動作。
